灯杆的防雷与接地

“本文转载自灯杆的防雷与接地 by 炳华说电气，原文链接：微信公众号 炳华说电气”。

诸如图1所示的灯杆，可以远离建筑物，也可以离建筑物较近。后者可与建筑物防雷一起考虑，暂且不表。本文主要说说前者，由于灯杆远离建筑可采用TT接地系统。

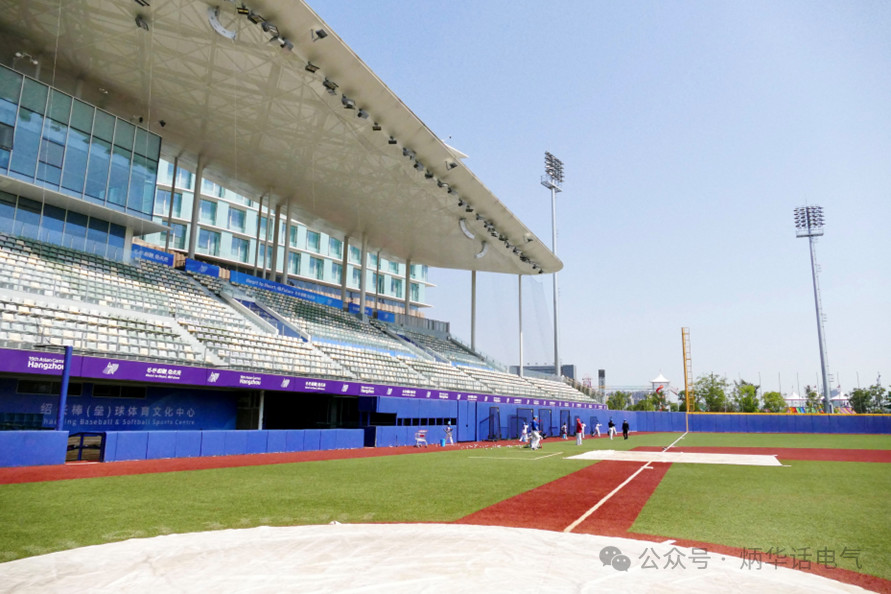

                                            图1  灯杆实例

1 防雷

室外体育场场地照明灯杆应采用接闪杆作为接闪器。由于场地属于开阔地，灯杆自然就是突出的构筑物。灯杆上的灯具和附件需在接闪杆保护范围内，这一点比较好满足。接闪杆需固定在灯杆上，安装时要格外小心，灯杆越高晃动越厉害。当金属灯杆能满足防雷要求时，灯杆金属结构可兼作接闪器和引下线，主要是材质、规格、电气连通性等需满足《建筑物防雷设计规范》GB 50057-2010的要求。

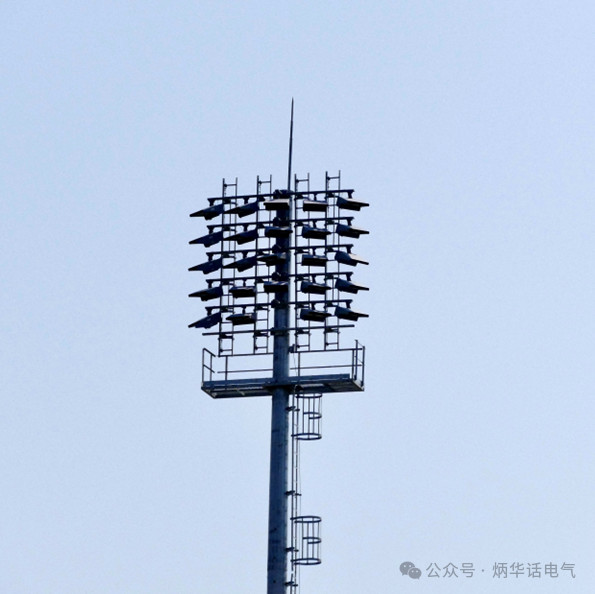

                                            图2  接闪杆一例

2 SPD的设置

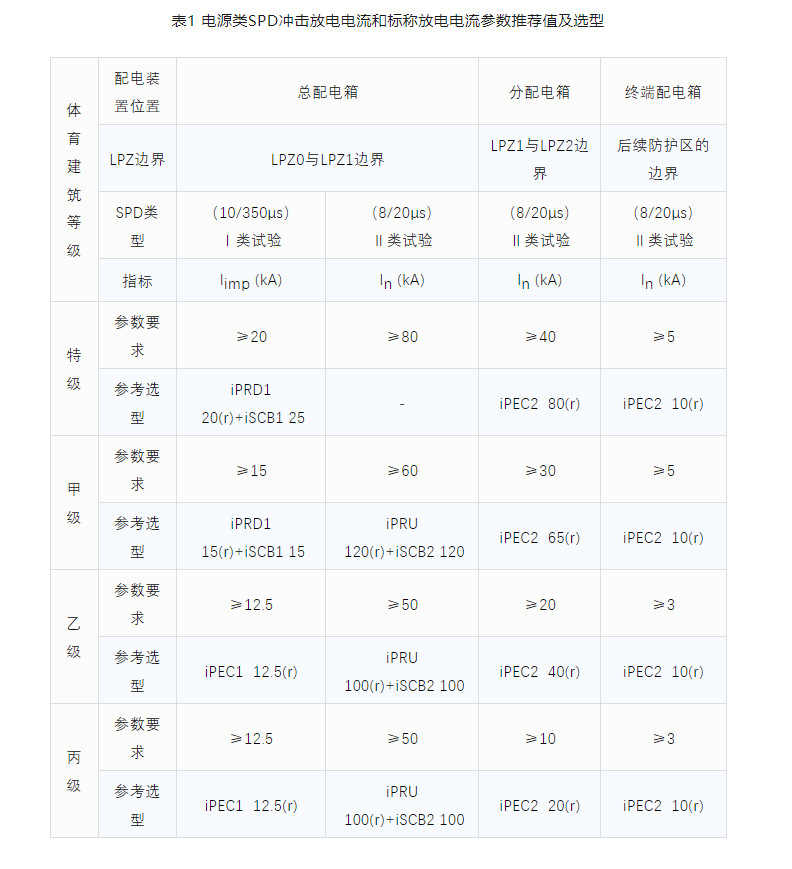

灯杆、灯具及其配电箱(柜)、控制系统等均处在LPZ0A区，需设置电涌保护器（SPD）。下面以施耐德万高的SPD为例进行说明，考虑到电源从体育场建筑引来，需系统设置SPD，设置建议如表1所示。终端配电箱内也需设置Ⅰ类试验的SPD。

3 接地

灯杆接地不仅仅防雷接地，还包括TT系统负荷侧接地、保护接地等，接地电阻值取较小者，一般不小于30Ω。

根据《体育建筑电气设计规范》JGJ 354-2014第12.4.4条规定，室外比赛场地的灯杆应成组或单独接地，当灯杆距离建筑物较近时，应将灯杆接地体与建筑物防雷接地体可靠连接。

室外照明金属灯杆、配电箱和控制箱的金属箱体等应可靠接地，此接地属于保护接地，出于安全考虑。

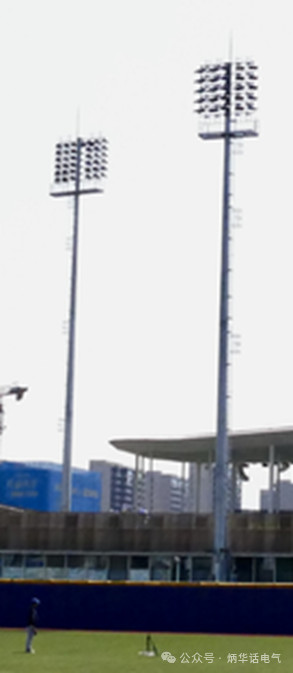

                                            图3  灯杆实例
